SC(JGY)銅接線端子 |
 您現在的位置：網站首頁 >> 產品中心 >> SC管壓銅鼻子系列 |
|
|
SC(JGY)銅接線端子 |
| 所屬類別：SC管壓銅鼻子系列 |
點擊次數：6300次 |
發(fā)布時間：2016-04-20 |
|
|
|
| 適用于標稱截面1.5-1000mm⒉電力電纜式電線的銅導體與電氣設備的連接。特點：采用管料含銅量>99.9％的高純T2銅管制造，長期工作溫度-50℃-150℃，表面鍍錫。 |
 |
|
 |

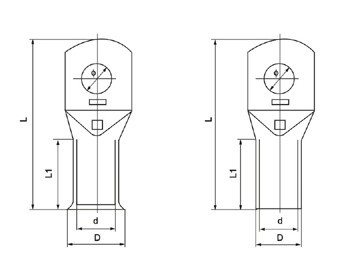

| 型號Type |
Ø |
D |
d |
L |
| SC(JGY)-1.5 |
Ø4.2,Ø5.2 |
3.5 |
1.8 |
18 |
| SC(JGY)-2.5 |
Ø4.2,Ø5.2,Ø6.2 |
4 |
2.5 |
19 |
| SC(JGY)-4 |
Ø5.2,Ø6.2 |
4.8 |
3.1 |
21 |
| SC(JGY)-6 |
Ø5.2,Ø6.2,Ø8.2 |
5.5 |
3.8 |
24 |
| SC(JGY)-10 |
Ø6.2,Ø8.2 |
6.8 |
4.8 |
25.5 |
| SC(JGY)-16 |
Ø6.2,Ø8.2,Ø10.5 |
7.5 |
5.5 |
30.5 |
| SC(JGY)-25 |
Ø6.2,Ø8.2,Ø10.5 |
9 |
7 |
34 |
| SC(JGY)-35 |
Ø6.2,Ø8.2,Ø10.5,Ø12.5 |
10.5 |
8.2 |
38 |
| SC(JGY)-50 |
Ø8.2,Ø10.5,Ø12.5 |
12.5 |
9.8 |
45 |
| SC(JGY)-70 |
Ø8.2,Ø10.5,Ø12.5 |
14.5 |
11.5 |
50 |
| SC(JGY)-95 |
Ø10.5,Ø12.5 |
17.5 |
13.8 |
55.5 |
| SC(JGY)-120 |
Ø10.5,Ø16.5 |
19.5 |
15.5 |
63 |
| SC(JGY)-150 |
Ø12.5,Ø16.5 |
21 |
16.5 |
71 |
| SC(JGY)-185 |
Ø16.5 |
23.5 |
18.8 |
78 |
| SC(JGY)-240 |
Ø16.5 |
26.5 |
21 |
92 |
| SC(JGY)-300 |
Ø16.5,Ø20.5 |
30 |
24 |
102 |
| SC(JGY)-400 |
Ø16.5,Ø20.5 |
34 |
26.5 |
113 |
| SC(JGY)-500 |
Ø16.5,Ø20.5 |
38 |
30 |
123 |
| SC(JGY)-630 |
Ø20.5 |
45 |
35 |
135 |
| SC(JGY))-800 |
Ø22.5 |
50 |
39 |
170 |
| SC(JGY)-1000 |
Ø22.5 |
56 |
44 |
200
|
|
|
